產(chǎn)品分類

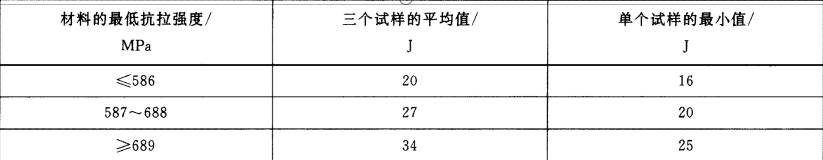

所有用于設計溫度低于一29℃的碳 鋼和低合金鋼的焊接和補焊的閥門承壓件（閥體、閥蓋 等），應按 G B/T 229 的規(guī)定進行焊縫和母材熱影響區(qū)的沖擊試驗；焊縫和熱影響區(qū)試樣的沖擊值應符合下表的要求 。

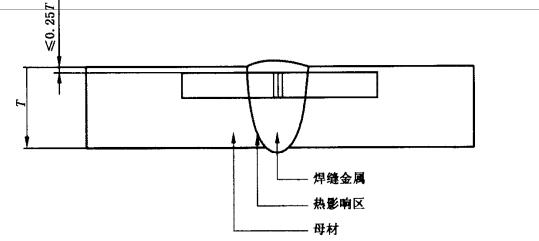

應橫切焊縫，截取一組三個焊縫金屬的沖擊試樣 ，并在焊接金屬內(nèi)切出缺 口。每個試樣截取 方位應使其缺口的軸線垂直于材料的表面，試樣的一個表面應取自材料表面在小于四分之一厚度試驗 焊件，參見下圖。

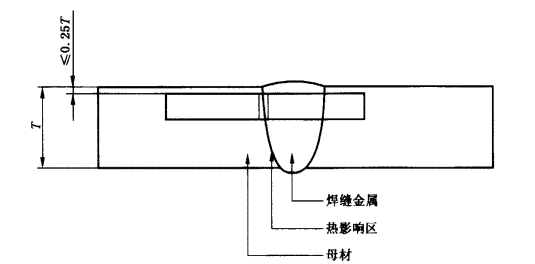

應橫切焊縫，在浸蝕后位于熱影響區(qū)之內(nèi)，截取一組三個熱影響區(qū)的沖擊試樣。應采用一種 使切下來的部分含有盡可能多的熱影響區(qū)材料的方法，在材料表面的垂直方向切出缺 口。試樣的一個 表面應取 自材料表面在小于四分之一厚度試驗焊件 ，參見下圖。
應對每一種相連的材料進行熱影響區(qū)的沖擊試驗 ，焊縫和熱影響區(qū)的試驗溫度應小于或等于
最低設計溫度。
- 加油車接頭試驗技術(shù)需求[2025-03-24]
- 相對于其他單位選擇濟南思明特科技有限公司的產(chǎn)品優(yōu)勢點[2025-02-06]
- 計算機自動水壓試驗機的技術(shù)參數(shù)[2025-02-06]
- 計算機水壓測試系統(tǒng)30mpa-專用試壓機[2025-02-06]
- 根據(jù)GB3836.1要求的防爆殼體水壓試驗機的測試原理（購買前必讀）[2023-04-21]
- 氣瓶外測法水壓試壓機的使用方法[2023-04-21]
- 標題：新能源汽車液冷板流阻試驗機[2023-04-21]
- 怎么對汽車輪胎做水壓強度測試 項目[2023-04-21]
