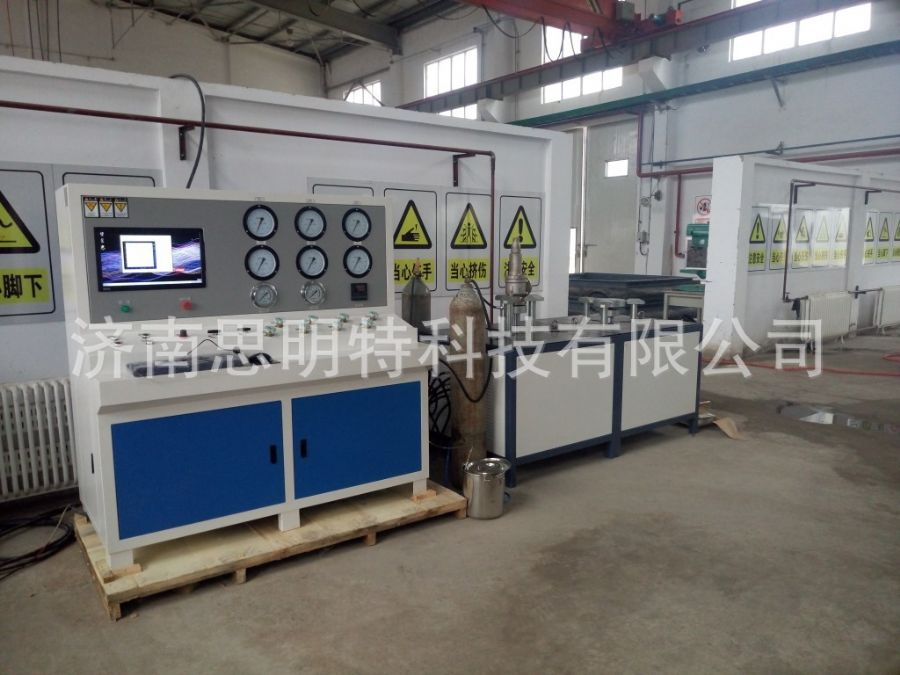

液化天然氣氣瓶壓力循環試驗臺

 一、產品介紹

思明特液化天然氣氣瓶壓力循環試驗臺試驗壓力0-30Mpa，可以調節，主要用于cng閥門、接頭、電磁閥等產品的脈沖疲勞試驗。 箱體是由液壓系統和熱交換系統，控制儀表等組成的一個有機體。在門都安裝閉合檢測開關，進行測量檢測，以滿足試驗安全性。控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

二、液化天然氣氣瓶壓力循環試驗臺主要系統構成

疲勞發生裝置：疲勞泵、注水泵、調壓閥、液壓站、比例閥、管路。

數據采集控制裝置：計算機、采集軟件、壓力傳感器、數據采集卡。

軟件異常處理裝置：包括壓力、數據采集。

三、液化天然氣氣瓶壓力循環試驗臺參數

脈沖壓力范圍 0-30MPa

試驗介質 液壓油

環境溫度 室溫

時間顯示 電腦顯示

壓力曲線顯示 數據采集軟件實時顯示

報告打印 試驗完畢可以打印試驗報告并保存試驗數據

試驗數據保存 可以保存報告及試驗過程記錄

顯示精度 0.01MPa

控制精度 1%

介質溫度 室溫

功率 6kw

四、液化天然氣氣瓶壓力循環試驗臺軟件與原理

如圖所示：主要包括郵箱、動力站、疲勞泵、傳感器、高壓泄壓閥、管路等組成。

其中綠色線路為計算機控制信號，控制疲勞啟停及處理異常情況，采集數顯表壓力值，控制自動泄壓閥。

紅色部分為液壓站部分，用于疲勞泵的動力，配置有蓄能器，風冷卻器。

泄壓閥分為自動泄壓閥兩種方式。一開始實驗時需要排除管路被測件空氣用。

上位機控制軟件一體控制，進行數據采集、集成控制完全滿足要求。

五、液化天然氣氣瓶壓力循環試驗臺特點

1.支持?jǐn)嚯娮詣?dòng)保存數據；

2.可存儲最近30萬次循環的脈沖壓力波形。

3.試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線；

4.內部采用保溫層，可以控制環境溫度與液體溫度。

5.計算機數據采集處理，打印輸出壓力、疲勞次數和疲勞壓力波形；

6.可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數；

7.實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。

8.拆卸被試管路后的泄漏介質自動回收；

9.使用安全，工件自動檢漏和停機；電器安全保護措施。
