太陽能水箱脈沖試驗設備

一、應用范圍：

濟南思明特太陽能水箱脈沖試驗設備主要用于太陽能熱水器，太陽能系統、太陽能水箱、太陽能集熱管、集熱器等脈沖壓力試驗，滿足試驗標準：GB_T 19141-2011 家用太陽熱水系統技術條件 。 可連續進行8萬次水壓脈沖試驗，電腦實時顯示壓力曲線，打印報告，保存數據。同時可進行太陽能熱水系統的負壓試驗，可抽到-33kpa然后進行試驗。

二、太陽能水箱脈沖試驗設備基本參數

1. 試驗介質：水

2. 脈沖壓力：0-1Mpa（可以調節）

3. 壓力控制精度： ±0.5%FS

4. 脈沖頻率：25-60 次/分 （可調）

5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。

5. 試驗介質溫度：室溫（根據客戶要求）。

5. 測試工位：1個。

5. 負壓試驗壓力：-33kpa。

試驗軟件截圖

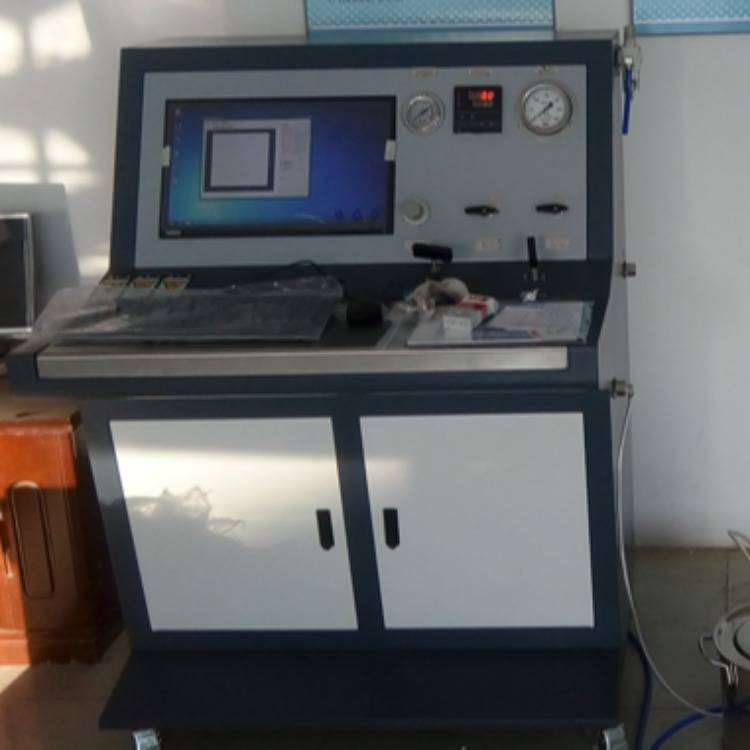

三、太陽能水箱脈沖試驗設備設備構成

本試驗臺由3 個主要部分組成：

1． 液壓系統：循環泵、脈沖發生器。

2． 試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。

3． 電器控制柜及計算機測試系統：啟動按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
