?參考標準：

1．TB/T 60-2001 《制動軟管連接器總成》文檔下載

2．《2014鐵路客車空氣制動裝置檢修規則》等規程及總公司（原鐵道部） 制定的技術條件等相關要求。

?機車制動管風水壓試驗機測試基本原理：

1．風管水壓強度測試項目：對于機車制動軟管（風管）連接器總成應按 1. 5 倍工作壓力的水壓壓力進行水壓強度試驗，保壓 2 m i n ，觀察其在水壓狀態下的水壓密封性和水壓強度情況，不得有漏泄。橡膠軟管直徑膨脹不得超過6mm。

2．風管水壓強度測試項目：對于制動軟管（風管）連接器總成應按工作壓力進行氣密性試驗，保壓 5 m i n 不得有漏泄，配有保壓裝置和升降平臺，倆種檢測方式可同時對機車制動軟管（風管）做氣密性檢測。

?設備采用計算機控制的方式，同一臺設備能夠完成對機車制動軟管（風管）的水壓、風壓測試，轉換方便。同時可輸出風壓和水壓試驗的測試數據和壓力曲線圖。

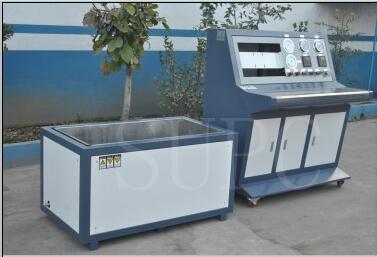

?機車制動管風水壓試驗機（風管風、水壓測試臺）技術參數：

1．試驗氣壓：0.6～0.8MPa

2．試驗水壓： 0.5～1.2MPa

3．測試工位： 4工位

4．空壓精度： ±0.1MPa

5．采集精度： 0.5%FS

6．泵的選型： SUP_G_3

7．計時方式：計算機自動

8．連接方式： 快速接頭連接

9．控制方式：計算機/手動按鈕

10．輸出方式： 計算機壓力曲線和試驗報告

11．測試介質： 風壓（氣體） ，水壓（液體）

12．設備使用條件：0.3~0.8Mpa低壓氣源，220V電源。

試驗機型號
