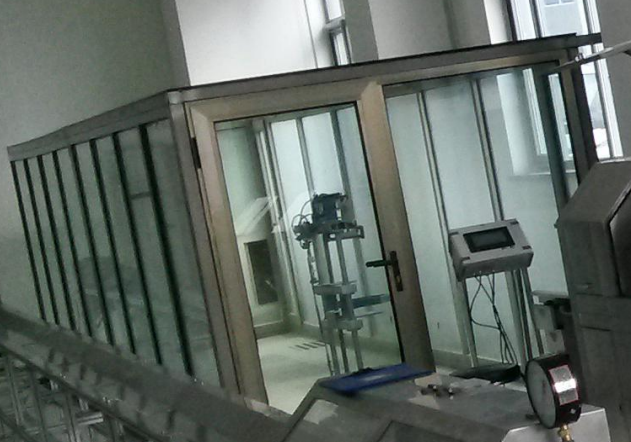

焊管靜水壓爆破試驗臺

一、概述

濟南思明特焊管靜水壓爆破試驗臺采用清潔自來水作為增壓介質，壓縮空氣作為驅動力源，系統工作壓力分三級輸出45MPa、120MPa、210MPa。應為國內外成熟技術，安全可靠，性能穩定。

本系統是針對油氣輸送用大口徑焊管，主要為直縫埋弧焊管,螺旋埋弧焊管,彎管管件等，進行水壓和爆破試驗來測試焊管的屈服壓力、Z高壓力和爆破極限壓力等技術參數，從而保證焊管在高壓和強扭矩環境下的使用性能。

二、執行標準

輸送焊管靜水壓爆破試驗方法 SY/T5992-2012

美標API Spec 5ST對油管的標準和規范進行設計。

國家標準GB

機械行業標準JB

冶金行業標準YB

國際電工委員會IEC標準

三、焊管靜水壓爆破試驗臺設備構成

焊管靜水壓爆破試驗臺主要包括以下幾個部分：

（1）驅動空氣分系統：空壓機（含冷干機）、緩沖罐、過濾器等；

（2）供水部分：計量水箱，自動進水閥及附屬閥門管件；

（3）水壓增壓分系統：屬于整個工程的核心設備，包括氣驅液泵、閥門、壓力表、 傳感器等附件；

（4）數據采集分系統：包括工控機、打印機、數據采集卡、數據處理軟件等；

（5）電視監控分系統：包括硬盤錄像機、攝像頭、云臺、球罩等
