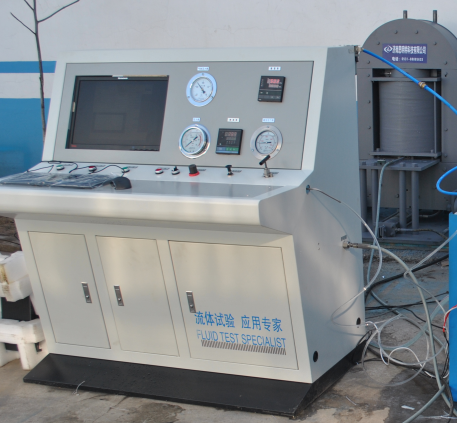

鋁管扁管水壓爆破測試裝置

一、產品介紹

思明特鋁管扁管水壓爆破測試裝置用于高頻焊接覆層鋁合金管的耐壓爆破試驗,設備為多用途型，在一套試壓系統的基礎上，僅通過更換夾具，即可分別用于扁管、方管、圓管的試壓。

二、鋁管扁管水壓爆破測試裝置技術參數

試壓管子尺寸：鋁圓管： 直徑：φ16～φ50mm ，，

壁厚：0.6～2.5mm

鋁矩型管：長邊30～90mm

短邊3～40mm

壁厚：0.6～2.0mm

鋁扁管：長軸：13～42mm

短軸：1.3～3mm

壁厚：0.25～0.45mm

最大爆破壓力：50MPa

壓力測量精度： ≤±0.5%FS

介質/環境溫度：室溫工位數：2 （氣缸夾緊工位和鎖緊螺母夾緊工位）

試驗樣件長度：100 — 700mm

電源電壓：220V AC

控制方式：計算機控制

試壓介質：水

三、鋁管扁管水壓爆破測試裝置工作原理

鋁管扁管爆破試驗臺-鋁扁管水壓爆破測試儀主要是以壓縮空氣為動力源，以氣液增壓泵作為壓力源，通過對驅動氣壓力的調節來實現輸出壓力的大小，通過輸入氣的流量來控制增壓的頻率，從而控制系統的輸出流量。整套設備結構緊湊，操作簡單，安全可靠，實現計算機自動控制功能。

四、鋁管扁管水壓爆破測試裝置特點

該設備可實現 爆破試驗、泄露試驗、耐壓試驗功能，試驗壓力無級可調，泄壓安全保護，自動停機報警功能。主要器件配備我公司成熟產品氣動增壓裝置，可輕松實現輸出壓力任意可調、可控。采用液壓加緊試樣，并保證其氣密性。管路系統采用非焊接式連接，技術先進，結構設計合理。試驗過程中，可以自動進行壓力補償；試件破裂后壓力迅速下降，系統自動停止加壓。實現計算機控制功能，可以自由設定充水排氣時間、保壓時間、充氣清洗時間、試驗壓力，試驗過程中可以任意設定單段和多段保壓測試，也可以保壓后直接爆破，升壓速度能保持恒定，可實現無級調節。試驗數據和曲線參數實時顯示、自動保存試驗結果，并任意打印試驗報表。
