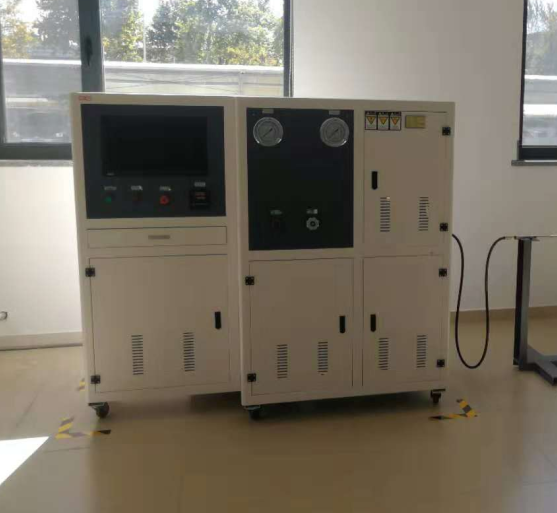

標題：簡易閥門水壓試驗臺
一、應用范圍：
簡易閥門水壓試驗臺適用于各種汽車軟管、膠管、空調管、汽車總成等產品的耐壓、爆破性能的測試。用于各種型號的管件的爆裂壓力測定和耐壓時間測定。其廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。壓力試驗系統，由加壓系統和控制、顯示系統組成。加壓系統主要由思明特液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。控制、顯示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作。
二、試驗標準 :
高壓軟管爆破試驗機是按照“EN ISO1402-1996/NF T47202-1996 橡膠和塑料軟管組件靜液壓試驗”標準、GB/T5563液壓軟管總成試驗標準制作。軟管的安裝和測試的方法符合“EN ISO1402-1996/NF T47202-1996橡膠和塑料軟管組件靜液壓試驗”標準所規定的內容、設備的性能參數和試驗方法符合GB7939、GB/T5563液壓軟管總成試驗標準中的規定。適合GB383鋼絲編織軟管或GB/T10544各種規格的爆破試驗、各種規格的爆破試驗、泄漏試驗、耐壓試驗等要求。
三、設備特點
1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力任意可調、可控。
2、技術 ，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
四、技術參數
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、Z大耗氣量：1Nm3/min
3、壓力測試范圍：0—300Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液。
5、可根據客戶需求選擇配置便攜式自動記錄儀。
五、型號選擇
|
產品名稱 |
簡易閥門水壓試驗臺 |
|
|
產品型號 |
SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70 SUP_RGXT_120,SUP_RGXT_160,SUP_RGXT_220,SUP_RGXT_300 |
|
|
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
|
|
性能參數 |
試驗壓力 |
0~300MPa（壓力可選） |
|
控壓精度 |
試驗壓力值上限的 2％，下限的-1％ |
|
|
壓力值分辨率 |
0.1MPa |
|
|
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
|
|
試驗介質 |
水或液壓油 |
|
|
壓力控制方式 |
氣壓驅動或液壓驅動 |
|
|
操作方式 |
手動控制 ，電腦控制 |
|
|
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
|
|
控溫精度 |
平均差±1℃，Z大偏差±2℃ |
|
|
試樣安裝方式 |
手動或自動夾緊 |
|
|
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
|
|
適用范圍 |
液壓軟管及軟管組合件 |
|
